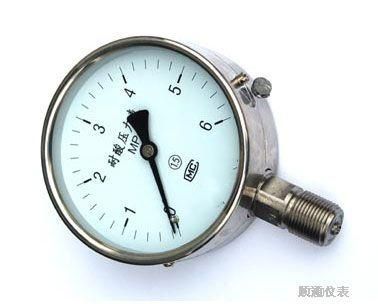

耐酸压力表
关键字：耐酸压力表,压力表 |
.jpg)
产 品 说 明
用途说明
ST-YTS耐酸压力表适用于测量有一定腐蚀性、粘稠介质和非结晶及非凝固的各种流体介质的压力或负压。
可根据测量介质对腐蚀性能的不同要求而选用不同材料的膜片。
外壳用不锈钢材料的仪表，可在工作环境较恶劣的情况下使用。
结构原理
仪表由测量系统（包括接头、法兰、膜片）、传动机构、指示装置和外壳组成。
在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形一位移，借助连杆经传动机构放大，由指示装置指示被测压力值。
技术参数
● 测量范围、承压部尺寸
|
型号
|
测量范围
|
顾压部尺寸D1
|
|
ST-YTS-100
|
0～0.06；0～0.1；0～0.16；0～0.25；0～0.4； 0～0.6；
0～1.0；0～1.6；0～2.5；-0.1～0；-0.1～0.06；-0.1～0.15； -0.1～0.3；-0.1～0.5；-0.1～0.9；-0.1～1.5； -0.1～2.4MPa
|
φ85
|
|
ST-YTS-100B
ST-YTS-100B-F
|
|
φ115
|
|
ST-YTS-150
|
φ85
|
|
ST-YTS-150B
ST-YTS-150B-F
|
|
φ115
|
|
ST-YTS-100B
ST-YTF-100B-F
|
0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；
0～40；-1.6～0；-2.5～0；-4～0；-6～0；-10～0；
-16～0；-25～0；-40～0；-0.8～0.8；-1.2～1.2；
-2～2；-3～3；-5～5；-8～8；-12～12；-20～20KPa
|
φ160
|
|
ST-YTS-150B
ST-YTS-150B-F
|
φ160
|
注：0～40，-40～0，±20KPa规格承压部尺寸D1；为φ85
● 精确度等级：2.5
● 使用环境温度：-40℃～+70℃；
相对湿度不大于90%
● 温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04%/℃
● 工作位置：垂直安装
● 外壳防护等级：IP64
● 导压系统及外壳等主要零件材质
|
型号
|
导压系统工程
|
|
膜片
|
法兰接头
|
密封垫圈
|
表壳材料
|
|
ST-YTS-100
ST-YTS-150
|
Cr15Ni7Mo
（PH15-7Mo）
316L（≤25KPa）
|
1Cr18Ni9
|
丁腈橡胶
|
铸铝
|
|
ST-YTS-100B
ST-YTS-150B
|
聚四氟乙烯
|
1Cr18Ni9
|
|
| |
