  江苏顺通仪表有限公司 >> 产品展示 >> 流量仪表选型 >> 电磁流量计【分体式】

电磁流量计【分体式】
关键字:分体式电磁流量计,电磁流量计,流量计

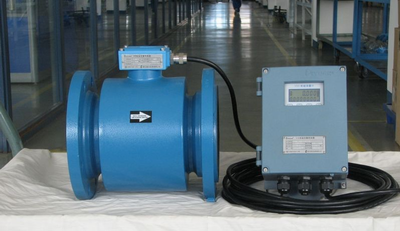

分体式电磁流量计概述:
     分体式电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的,用来测量电导率大于5μS/cm导电液体的体积流量,是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外,还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。

     分体式电磁流量计广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理,水利建设、河流疏浚等领域的流量计量。

二、产品特点

l  全数字量处理,抗干扰能力强,测量可靠,精度高、流量测量范围可达150:1

l  超低EMI开关电源,适用电源电压变化范围大,抗EMI性能好。

l  采用16位嵌入式微处理器,运算速度快, 精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性,功耗低。

l  采用SMD器件和表面贴装(SMT)技术,电路可靠性高。

l  管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。

l  在现场可根据用户实际需要在线修改量程。

l  测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。

l  高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。

l  具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)

l  具有自检与自论断功能。

l  小时总量计录功能,以小时为单位记录流量总量,适用于分时计量制(选配)

l  内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量,内部设有不掉电始终,可记录16次掉电时间。(选配)

l   红外手持操作器,115KHZ通讯速率,远距离非接触操作转换器所有功能(选配)

三、技术参数



公称通径(mm)

(特殊规格可定制)

管道式四氟衬里:DN10~DN600

管道式橡胶衬里:DN40~DN1200

流动方向:

正,反,净流量

量程比:

150:1

重复性误差:

测量值的±0.1%

精度等级:

管道式:0.5级,1.0级

被测介质温度:

普通橡胶衬里:-20~+60℃

高温橡胶衬里:-20~+90℃

聚四氟乙稀衬里:-30~+100℃

高温型四氟衬里:-20~+180℃

额定工作压力:

(高压可定制)

DN6-DN80:≤1.6MPa

DN100-DN250:≤1.0MPa

DN300-DN1200:≤0.6MPa

流速范围:

0.1-15m/s

电导率范围:

被测流体电导率≥5μs/cm

电流输出:

负载电阻

0~10mA:0~1.5kΩ

4~200mA:0~750 kΩ

数字频率输出:

输出频率上限可在1~5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA

供电电源:

AC220V或DC24V

要求直管段长度

上游≥5DN,下游≥2DN

连接方式:

流量计与配管之间均采用法兰连接,法兰连接尺寸应符合GB11988的规定

防爆等级:

mdIIBT4

防护等级:

IP65,特殊订制最高可达IP68

环境温度:

-25~+60℃

相对温度:

5%~95%

消耗总功率:

小于20W

四、仪表选型

1.选型代码:

型号

说明

ST-LDE —

-□

-□

  通径



















10-2200mm

  组合

L

分体型





电极材料

M

不锈钢

T

Ti(钛)

D

Ta(钽)

H

哈氏合金

P

Pt铂

N

Ni镍

输出方式

0

无输出

1

4-20mA/1-5KHz

2

4-20mA

衬里材料

X

橡胶

F

聚四氟乙烯

P

聚乙烯

J

聚氨酯橡胶

就地显示

0

无就地显示

1

就地显示

通讯方式

0

无通讯

1

RS485

2

RS232

3

Mobdus

4

Hart

接地

0

无接地环

1

有接地环

2

有接地电极

上限流量

(n)

上限流量(量程)m3/h

例:选用一台就地显示分体型电磁流量计测量污水,用户管道为DN50,要求橡胶材料衬里,不锈钢电极,4~20mA输出,无通讯,上限流量为30m3/h。型号应为:ST-LDE-50L-M1X100-30

2.测量范围的选择

内径(mm)

10

15

20

25

32

40

50

65

Qmin(m3/h)

0.0283

0.0636

0.12

0.176

0.29

0.452

0.7

1.19

Qmax(m3/h)

4.24

9.54

16.96

26.5

43.42

67.85

106.0

179.0

内径(mm)

80

100

125

150

200

250

300

350

Qmin(m3/h)

1.8

2.82

4.41

6.36

11.3

17.6

25.4

34.6

Qmax(m3/h)

271.0

424.0

662.0

954.0

1690

2650

3810

5190

内径(mm)

400

450

500

550

600

700

800

900

Qmin(m3/h)

45.2

57.2

77.6

85.5

101.0

138.0

180.0

229.0

Qmax(m3/h)

6780

8570

10600

12800

15200

20700

27100

34300

内径(mm)

1000

1100

1200

1400

1600

1800

2000

2200

Qmin(m3/h)

282.0

342.0

407.0

554.1

732.7

916.0

1131.0

1368.4

Qmax(m3/h)

42400

51300

61000

83121

108566

137404

169635

205258

3. 电极材料的选择
应根据被测流体的腐蚀性来选择电极的材料,请查有关手册,对于特殊流体应作腐蚀性试验

材料

代号

耐腐蚀性能

316L不锈钢

V

1适用于工业、生活用水,原水井水,城市污水等中性溶液
2弱腐蚀性酸、碱、盐介质如碳酸、醋酸等

哈氏合金C

HC

1适用于耐氧化性酸,如硝酸、混酸、铬酸与硫酸的混合物
2耐氧化性盐类或其它氧化剂环境的腐蚀如Fe、Cu
3对海水、碱溶液,氧化物溶液有极好的耐腐蚀性
4不适用:盐酸

哈氏合金B

HB

1对于非氧化酸、碱、盐如硫酸、磷酸、氢氟酸有良好的腐蚀性
2不适用:硝酸

Ti

耐海水,各种氯化物忽然次氯酸盐及多种氢氧化物的腐蚀

Ta

除了氢氟酸外,几乎能耐一切化学介质的腐蚀。但价格昂贵

Pt

适用所有的酸碱盐溶液(发烟硫酸及硝酸)

碳化钨

W

具有优异的耐磨性能,专用于泥浆、纸浆等磨损性介质

4.内衬材料的选择
应根据被测介质的腐蚀性磨损性和温度来选择内衬材料

衬里材料

耐腐蚀性能

工作温度

适用范围

氯丁橡胶Ne

耐一般低浓度酸碱盐的腐蚀

-20~70℃

工业用水污水低浓度酸碱盐

聚氨酯橡胶PO

有极好的耐磨性能,专用于强磨损性浆液,不耐腐

-10~60℃

含固体颗粒的液体(水泥浆矿浆等)




聚全氟乙丙烯FEP

1耐热耐腐蚀性与PTFE相当
2机械强度高,抗磨损性能好
3内表光滑,不易粘附沉淀物
4有很好的耐负压,抗真空作用

-40~180℃

除砂浆等强磨损性介质外的所有流体。与PTFE一样,能用于饮料等有卫生要求的介质

聚四氟乙烯PTFE

几乎可以抵抗所有化学介质的腐蚀,抗磨损性能较差

-40~180℃

不能用于负压管道及磨损性较强的流体
